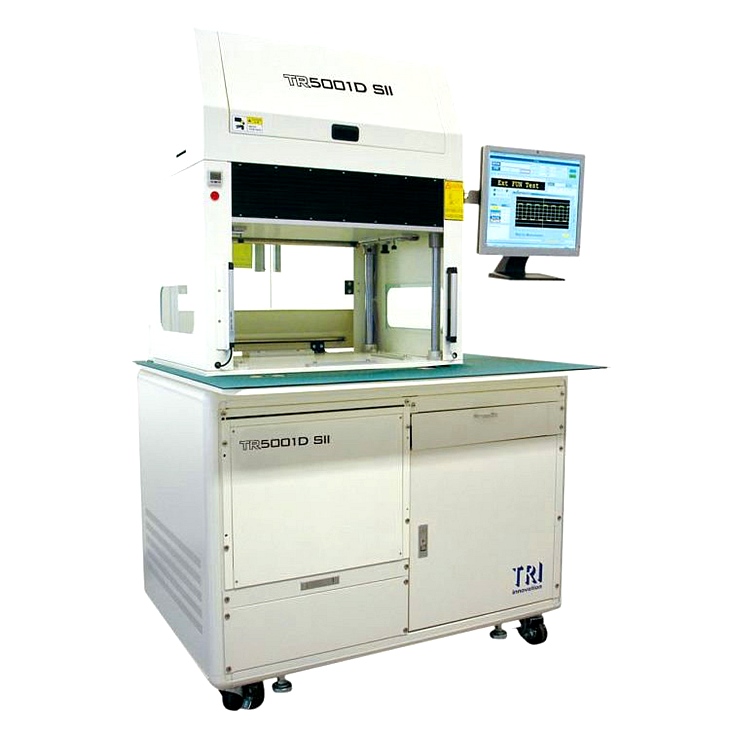

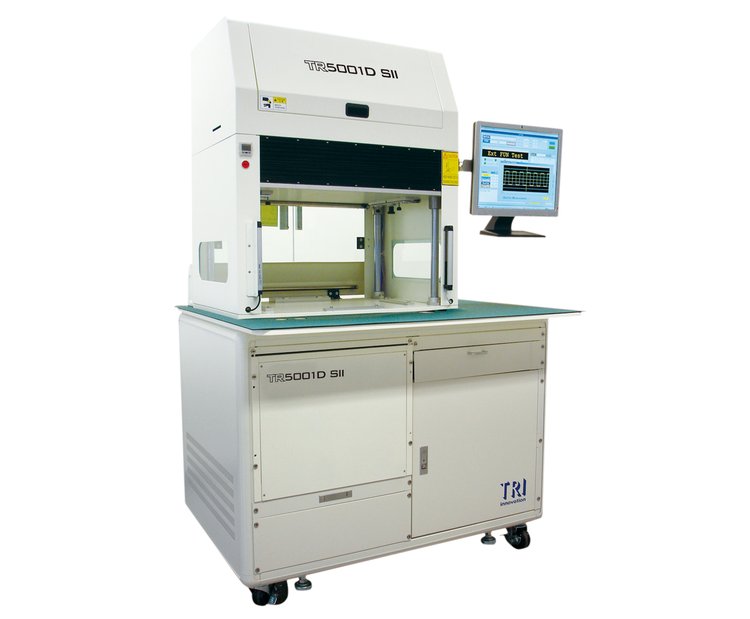

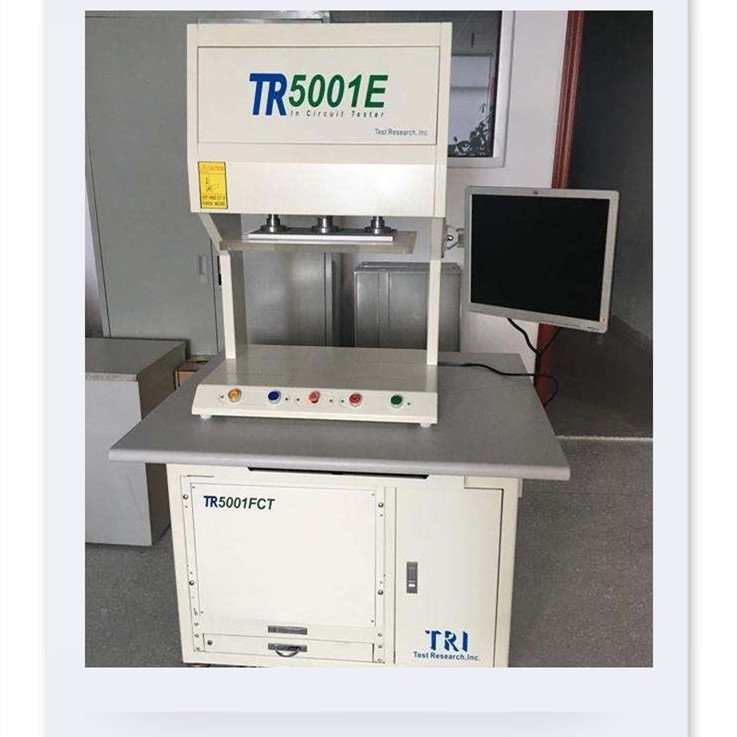

ICT在线测试仪TRI518系列专用线路板制程测试
ICT在线测试仪TRI518系列专用线路板制程测试 随着现代制造技术的发展,超大规模集成电路的使用,编写器件的向量测试程序常常花费大量的时间,如80386的测试程序需花费一位熟练编程人员近半年的时间。SMT器件的

随着现代制造技术的发展,超大规模集成电路的使用,编写器件的向量测试程序常常花费大量的时间,如80386的测试程序需花费一位熟练编程人员近半年的时间。SMT器件的大量应用,使器件引脚开路的故障现象变得更加突出。为此各公司非向量测试技术,Teradyne推出MultiScan;GenRad推出的Xpress非向量测试技术。2.1 DeltaScan模拟结测试技术DeltaScan利用几乎所有数字器件管脚和绝大多数混合信号器件引脚都有的静电放电保护或寄生二极管,对被测器件的独立引脚对进行简单的直流电流测试。当某块板的电源被切断后,器件上任何两个管脚的等效电路如下图中所示。1 在管脚A加一对地的负电压,电流Ia流过管脚A之正向偏压二极管。测量流过管脚A的电流Ia。2 保持管脚A的电压,在管脚B加一较高负电压,电流Ib流过管脚B之正向偏压二极管。由于从管脚A和管脚B至接地之共同基片电阻内的电流分享,电流Ia会减少。3 再次测量流过管脚A的电流Ia。如果当电压被加到管脚B时Ia没有变化(delta),则一定存在连接问题。

深圳市木士电子有限公司位于中国深圳,专业从事SMT电子测试设备ICT在线测试仪、3D AOI光学检测仪、3D SPI锡膏检测仪、X-RAY射线测试仪和PCBA测试针,销售、回收、租赁、维修保养、安装培训等服务以及全球测试资源整合。我们在中国建立了强大的服务网络,确保为客户提供高效专业的服务。

检查制成板上在线元器件的电气性能和电路网络的连接情况。能够定量地对电阻、电容、电感、晶振等器件进行测量,对二极管、三极管、光藕、变压器、继电器、运算放大器、电源模块等进行功能测试,对中小规模的集成电路进行功能测试,如所有74系列、Memory 类、常用驱动类、交换类等IC。它通过直接对在线器件电气性能的测试来发现制造工艺的缺陷和元器件的不良。元件类可检查出元件值的超差、失效或损坏,Memory类的程序错误等。对工艺类可发现如焊锡短路,元件插错、插反、漏装,管脚翘起、虚焊,PCB短路、断线等故障。测试的故障直接定位在具体的元件、器件管脚、网络点上,故障定位准确。对故障的维修不需较多专业知识。采用程序控制的自动化测试,操作简单,测试快捷迅速,单板的测试时间一般在几秒至几十秒。
