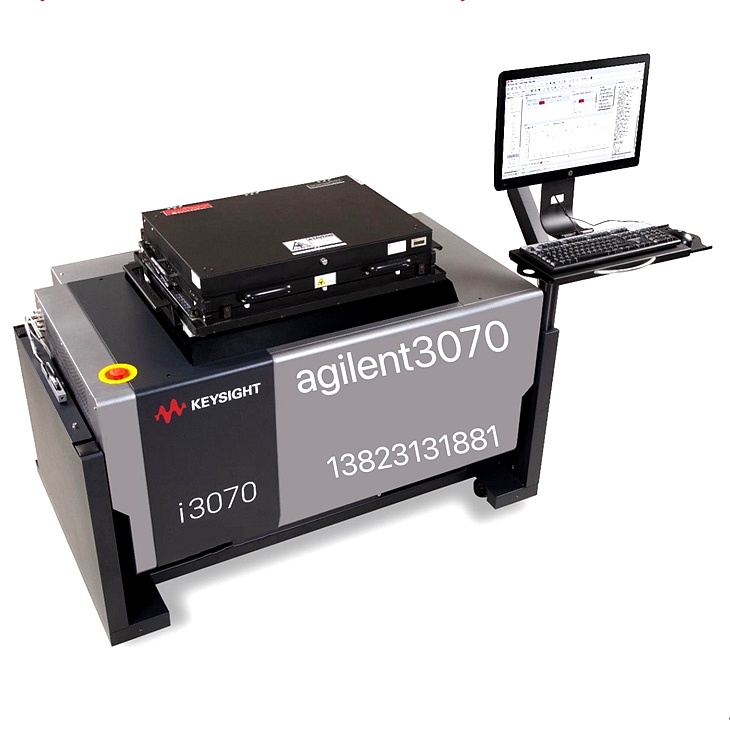

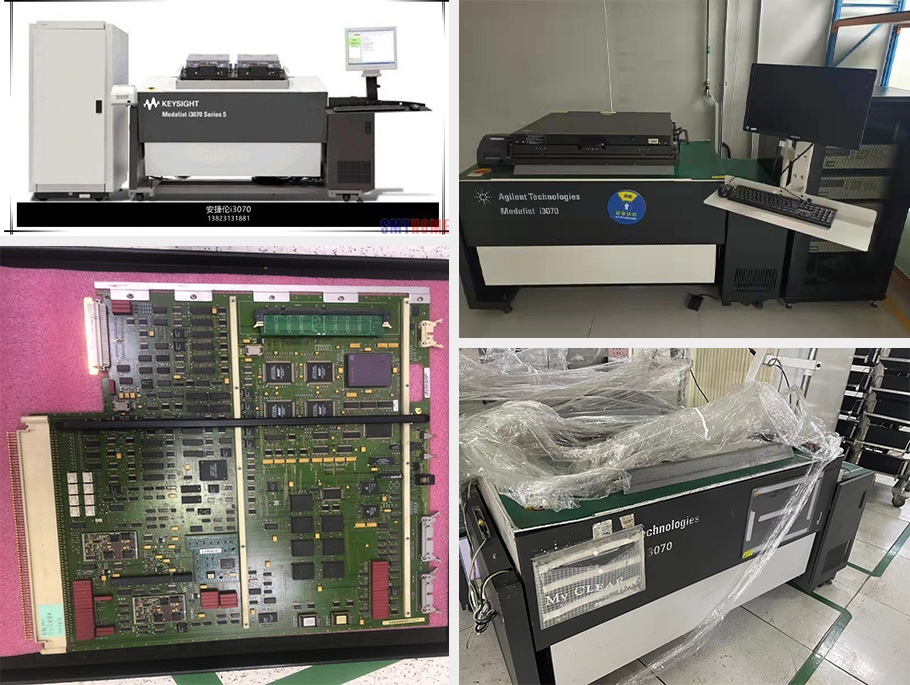

Agilent3070
Agilent3070 安捷伦为电子器件制造商提供优越的电路板测试解决方案,能够处理复杂印刷电路板装配所遇到的各种PCBA测试接入和测试范围问题。Agilent Medaist i3070系列5测试系统提供了一个新的模拟激励和响应单元(ASRU)卡,其中包含新的数字测量电路(DMC),能够为系统提供额外的特性和提高系统模拟测试速度(可达到总模拟测试时间的20%)。

Agilent Medalist i3070 5系统不仅提供在线测试能力而且还具有其他测试功能,可对PCBA进行广泛的测试,因而能够满足大多数主流电子产品制造商的需求。对于那些需要更少节点测试功能的客户来说,i3070双模块选件是理想的选择。


所有Agilent Medalit i3070系列5测试系统均加入了新的基础架构,以便更加灵活地添加、控制和连接外部电子没备或仪器。该系统允许将外部电子设备插入测试机台,如同该设备已经集成到系统中。外部电子设备可以是功能性测试电路,用于为ict提供额外的功能测试范围,或者为被测单元提供额外的激励,以提高测试覆盖率。外部电子设备控制、测试顺序和测试结果仍通过BT-BASIC测试程序来实现,由用户熟悉的测试机台的电脑实施。


为了支持增强的性能,PCBA如今拥有更高的电流要求,因此可通过测试仪向被测单元送入10A的电流。电源端口也可经过多路复用处理,所以一个电源可以*多向一个面板中不同的6个电路板供电,每个电源通道都由一个继电器控制,以保护被测单元。


i3070系列5测试系统包含了一个新的模拟激励和测量单元(ASRU),可将模拟测试速度提高20%,进而提高产量。

此前版本中的受限接入测试工具也包含在该测试系统中。


如果您的大型电路板需要速度更快,测试覆盖率更高的测试,那么,E9903E i307x系列5系统将是*佳选择。


所有Agilent Medalist i3070测试系统都支持多路复用(Mux) pin卡和非多路复用(UnMux) pin卡。这样,在您使用该系统时就会有更多的灵活性。


特性Analog Plus
     (Mux)
Access Plus    (Mux)Hybrid Plus
     (Mux)
Hybrid 144
     (Unmux)
每个pin卡的测试节点1448x高频率10:28    仪器端口24x通用继
     电器
144144
每个pin卡的数字通道16144
大数字向量执行速率/频率高频:100MHz
     仪器端口:25MHz
     通用继电器:无
6/12/20    MPS6    MPS
每个模块/系统的*大pin卡
     数**
9/189/189/189/18
模拟电压范围0-100V0-100V0-100V0-100V
数字驱动/接收范围-3.5至5.0V0至4.75V
数字测试的向最周期精度+/-10    nS+/-10nS


未标题-2
